碟形弹簧垫圈DIN6796
|
|
|
► 碟形弹簧垫圈DIN6796 简介
|
|
碟形弹簧垫圈，简称碟形垫圈、碟垫，也被称之为重载螺栓连接垫圈(Heavy Duty Bolting Washers)，根据其外形特征也常被称之为锥形弹簧垫圈(Conical Spring Washers)。适用于8.8 ~ 10.9级中高强度范围内的螺栓、螺钉的连接，螺栓螺钉连接后，对预防拉力的松弛，对易损件的磨损、蠕变、热膨胀、收缩及密封件的压紧起到了补偿作用。
“久光弹簧”严格遵循德标DIN6796标准生产制造的碟形弹簧垫圈具有高疲劳寿命、变形量小、承载能力高等特点，是螺栓连接的完美选择。
|
|
► 碟形弹簧垫圈DIN6796 规格
|
|

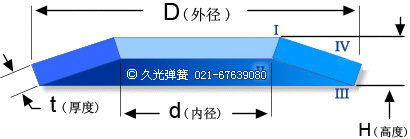

碟形弹簧垫圈示意图：
★ 碟形弹簧垫圈规格表：
| 碟形弹簧垫圈DIN6796规格表 |
| ©版权所有 上海久光弹簧有限公司 技术支持：021-67639080 |
| 规 格 |
D外径 |
d内径 |
t厚度 |
H max |
H min |
F/N |
公斤/1000片 |
| M2 |
5 |
2.20 |
0.40 |
0.60 |
0.50 |
630 |
0.05 |
| M2.5 |
6 |
2.70 |
0.50 |
0.72 |
0.61 |
950 |
0.09 |
| M3 |
7 |
3.20 |
0.60 |
0.85 |
0.72 |
1320 |
0.14 |
| M3.5 |
8 |
3.70 |
0.80 |
1.06 |
0.92 |
2400 |
0.25 |
| M4 |
9 |
4.30 |
1.00 |
1.30 |
1.12 |
3800 |
0.38 |
| M5 |
11 |
5.30 |
1.20 |
1.55 |
1.35 |
5500 |
0.68 |
| M6 |
14 |
6.40 |
1.50 |
2.00 |
1.70 |
8600 |
1.42 |
| M7 |
17 |
7.40 |
1.75 |
2.30 |
2.00 |
11300 |
2.51 |
| M8 |
18 |
8.40 |
2.00 |
2.60 |
2.24 |
14900 |
3.10 |
| M10 |
23 |
10.50 |
2.50 |
3.20 |
2.80 |
22100 |
5.13 |
| M12 |
29 |
13.00 |
3.00 |
3.95 |
3.43 |
34100 |
12.35 |
| M14 |
35 |
15.00 |
3.50 |
4.65 |
4.14 |
46000 |
21.44 |
| M16 |
39 |
17.00 |
4.00 |
5.25 |
4.58 |
59700 |
30.19 |
| M18 |
42 |
19.00 |
4.50 |
5.80 |
5.08 |
74400 |
38.68 |
| M20 |
45 |
21.00 |
5.00 |
6.40 |
5.60 |
93200 |
48.52 |
| M22 |
49 |
23.00 |
5.50 |
7.05 |
6.15 |
114000 |
63.07 |
| M24 |
56 |
25.00 |
6.00 |
7.75 |
6.77 |
131000 |
92.30 |
| M27 |
60 |
28.00 |
6.50 |
8.35 |
7.30 |
154000 |
112.13 |
| M30 |
70 |
31.00 |
7.00 |
9.20 |
8.00 |
172000 |
168.92 |
| M33 |
76 |
34.00 |
7.50 |
10.00 |
8.50 |
226000 |
213.52 |
| M36 |
83 |
37.20 |
8.00 |
10.50 |
9.20 |
276000 |
271.39 |
| M42 |
96 |
43.50 |
8.50 |
12.00 |
10.50 |
290000 |
383.61 |
| M48 |
110 |
49.50 |
9.00 |
12.50 |
11.00 |
261000 |
535.18 |
| M56 |
128 |
58.00 |
9.50 |
13.50 |
12.00 |
260000 |
762.21 |
| M64 |
136 |
66.00 |
10.00 |
14.00 |
12.80 |
277000 |
871.34 |
| M72 |
145 |
74.00 |
10.50 |
15.00 |
13.00 |
327000 |
1006.08 |
| M90 |
160 |
92.50 |
11.00 |
16.00 |
14.00 |
378000 |
1155.31 |
| M100 |
180 |
102.50 |
11.50 |
17.00 |
15.00 |
370000 |
1551.52 |
| M125 |
220 |
128.00 |
12.00 |
19.00 |
16.50 |
365000 |
2367.49 |
|
本文地址：http://www.shjiuguang.cn/heavy-duty-bolting-washers-din6796.html©久光弹簧版权所有 |
|
|
► 碟形弹簧垫圈DIN6796 材料
|
|
材 料 & Materials
|
我们给您的建议...
|
|
弹簧钢：60Si2MnA, 50CrVA
|
≤250°C ，常规环境下建议您使用。
|
|
不锈钢：SS301,SS302,SS304,SS316,17-7PH
|
≤300°C ，腐蚀环境下建议您使用。
|
|
耐高温：Inconel 718(美标) GH4169(国标)
|
≤800°C ，高温环境下建议你使用。
|
|
Inconel X-750(美标) GH4145(国标)
|
|
根据您所需要的材料定制。
|
如有相关技术疑问请您联系我们
021-67639080
|
|
► 碟形弹簧垫圈DIN6796 表面处理
|
|
表 面 处 理 & Surface Treatments
|
|
发蓝
|
也称发黑，将钢在空气中加热或直接浸於浓氧化性溶液中，使碟形垫圈表面产生极薄的氧化物膜的材料保护技术。
|
| |
|
电泳
|
电泳加工，就是进行碟形弹簧垫圈表面处理，清除涂膜与涂件表面的障碍，排除影响二者结合的因素如油污，锈渍，氧化皮及其它杂质，为电泳涂装提供如下良好条件。
|
| |
|
磷化
|
通常适用于碳素钢碟形弹簧垫圈的表面处理，光洁度非常好，使其与磷酸或磷酸盐化学反应，在碟簧表面形成一层稳定磷酸盐膜的处理方法。
|
| |
|
电镀
|
利用电解工艺，将金属或合金沉积在碟形弹簧垫圈表面，形成金属镀层的表面处理技术；碟形弹簧垫圈常见电镀有：镀锌，镀镍等。
|
| |
|
机械镀
|
一种在常温常压下利用物理、化学吸附沉积和机械碰撞使金属粉在碟形弹簧表面形成镀层的工艺。常见碟形垫圈机械镀有：机械镀锌等。
|
| |
|
达克罗
|
也称锌铬涂层，是DACROMET译音和缩写。与传统电镀相比是一种“绿色电镀”，具有超强的耐蚀性能、无氢脆性、高耐热性、无污染等特点。
|
|
更多表面处理方式：
久美特（GEOMET）、Delta Tone、Delta Seal等...
|
如有相关技术疑问请您联系我们 021-67639080
|
|
