防松垫圈
|
|
|
► 防松垫圈 简介
|
|
防松垫圈，全称：齿面安全碟形防松垫圈（Serrated Safety Washers）。齿面防松垫圈相对比普通碟形弹簧垫圈而言表面增加的锯齿主要起到防滑，锁紧的作用，通过增加摩擦阻力更加有效避免螺栓工作过程中因松动而导致的安全隐患，一定意义上说齿面防松垫圈是碟形弹簧垫圈的改良产品，以适应不用场合的需求。久光齿面安全碟形防松垫圈广泛应用于建筑，轨道，冶金，风电，机械等相关行业，不仅仅在这些配套设备的轻微短振动部位使用，甚至可以在强振动部位以及重要部位配套使用。
齿面安全碟形防松垫圈主要分为2类：
- 轻载荷S系列（Light Duty），国内俗称标准载荷，规格范围覆盖M1.6 ~ M36 。
- 中等载荷VS系列（Medium Duty），规格范围覆盖M5 ~ M30 ，对比S系列更加厚，承载能力更加高。
“久光弹簧”严格遵循德标DIN9250&国标JB/ZQ4340-97生产制造的齿面安全碟形防松垫圈具有高疲劳寿命、变形量小、承载能力高等特点，是螺栓连接的完美选择。
|
|
► 防松垫圈 规格
|
|

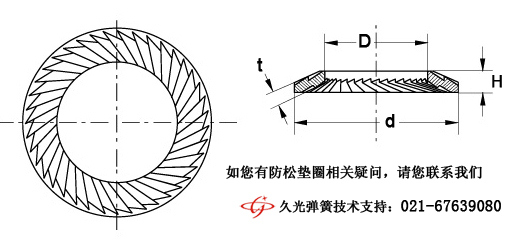

齿面安全碟形防松垫圈示意图：
★ 齿面安全碟形防松垫圈规格表-轻载荷S系列：
| 齿面安全碟形防松垫圈-轻载荷S系列 |
| ©版权所有 上海久光弹簧有限公司 技术支持：021-67639080 |
| 规 格 |
外径D/mm |
内径d/mm |
厚度t/mm |
自由高度H/mm |
公斤/1000片 |
| M1.6 |
3.2 |
1.7 |
0.35 |
0.6 |
0.013 |
| M2 |
4.0 |
2.2 |
0.35 |
0.6 |
0.021 |
| M2.5 |
4.8 |
2.7 |
0.45 |
0.9 |
0.039 |
| M3 |
5.5 |
3.2 |
0.45 |
0.9 |
0.049 |
| M3.5 |
6.0 |
3.7 |
0.45 |
0.9 |
0.055 |
| M4 |
7.0 |
4.3 |
0.50 |
1.0 |
0.085 |
| M5 |
9.0 |
5.3 |
0.60 |
1.1 |
0.167 |
| M6 |
10.0 |
6.4 |
0.70 |
1.2 |
0.200 |
| M6.35 |
9.5 |
6.7 |
0.70 |
1.2 |
0.150 |
| M7 |
12.0 |
7.4 |
0.70 |
1.3 |
0.355 |
| M8 |
13.0 |
8.4 |
0.80 |
1.4 |
0.392 |
| M10 |
16.0 |
10.5 |
1.00 |
1.6 |
0.750 |
| M11.1 |
15.9 |
11.6 |
1.00 |
1.6 |
0.595 |
| M12 |
18.0 |
13.0 |
1.10 |
1.7 |
0.879 |
| M12.7 |
19.0 |
13.7 |
1.10 |
1.8 |
0.976 |
| M14 |
22.0 |
15.0 |
1.20 |
2.0 |
1.641 |
| M16 |
24.0 |
17.0 |
1.30 |
2.1 |
1.984 |
| M18 |
27.0 |
19.0 |
1.50 |
2.3 |
2.970 |
| M19 |
30.0 |
20.0 |
1.50 |
2.5 |
4.100 |
| M20 |
30.0 |
21.0 |
1.50 |
2.5 |
3.742 |
| M22 |
33.0 |
23.0 |
1.50 |
2.7 |
4.507 |
| M24 |
36.0 |
25.6 |
1.80 |
2.9 |
5.910 |
| M25.4 |
38.0 |
27.0 |
2.00 |
3.1 |
7.449 |
| M27 |
39.0 |
28.6 |
2.00 |
3.1 |
7.369 |
| M30 |
45.0 |
31.6 |
2.00 |
3.6 |
10.78 |
| M36 |
54.0 |
38.0 |
2.50 |
4.2 |
21.28 |
|
本文地址：http://www.shjiuguang.cn/serrated-safety-washers.html©久光弹簧版权所有 |
★ 齿面安全碟形防松垫圈规格表-中等载荷VS系列：
| 齿面安全碟形防松垫圈-中等载荷VS系列 |
| ©版权所有 上海久光弹簧有限公司 技术支持：021-67639080 |
| 规 格 |
外径D/mm |
内径d/mm |
厚度t/mm |
自由高度Hmax/mm |
公斤/1000片 |
| M5 |
9 |
5.3 |
1.0 |
1.3 |
0.273 |
| M6 |
10 |
6.4 |
1.0 |
1.4 |
0.300 |
| M8 |
13 |
8.4 |
1.2 |
1.7 |
0.615 |
| M10 |
16 |
10.5 |
1.5 |
2.0 |
0.167 |
| M12 |
18 |
13.0 |
1.5 |
2.1 |
1.223 |
| M14 |
22 |
15.0 |
1.5 |
2.2 |
2.089 |
| M16 |
24 |
17.0 |
2.0 |
2.6 |
3.142 |
| M18 |
27 |
19.0 |
2.0 |
2.7 |
4.041 |
| M20 |
30 |
21.0 |
2.0 |
2.8 |
5.066 |
| M22 |
33 |
23.0 |
2.0 |
3.0 |
6.117 |
| M24 |
36 |
25.6 |
2.5 |
3.4 |
8.865 |
| M27 |
39 |
28.6 |
2.5 |
3.5 |
9.731 |
| M30 |
45 |
31.6 |
2.5 |
3.8 |
14.380 |
|
本文地址：http://www.shjiuguang.cn/serrated-safety-washers.html©久光弹簧版权所有 |
|
|
► 防松垫圈 材料
|
|
材 料 & Materials
|
我们给您的建议...
|
|
弹簧钢：65Mn
|
≤250°C ，常规环境下建议您使用。
|
|
60Si2MnA
|
|
不锈钢：SS301,SS302,SS304
|
≤300°C ，腐蚀环境下建议你使用。
|
|
SS316,17-7PH
|
|
根据您所需要的材料定制。
|
如有相关技术疑问请您联系我们
021-67639080
|
|
► 防松垫圈 表面处理
|
|
表 面 处 理 & Surface Treatments
|
|
发蓝
|
也称发黑，将齿面安全碟形防松垫圈在空气中加热或直接浸於浓氧化性溶液中，使防松垫圈表面产生极薄的氧化物膜的材料保护技术。
|
| |
|
镀锌
|
分为电镀锌和机械镀锌，通过电解或化学方法在齿面安全防松垫圈表面镀上一层锌的方法。
|
| |
|
镀镍
|
分为电镀镍和机械镀镍，通过电解或化学方法在齿面安全防松垫圈表面镀上一层镍的方法。
|
| |
|
更多表面处理方式：
电泳、达克罗以及抛光（针对不锈钢材质）等...
|
如有相关技术疑问请您联系我们 021-67639080
|
|
衷心感谢您对久光弹簧的支持，谢谢您的阅读。 返回页首
|
|
| |
